یک. خلاصه

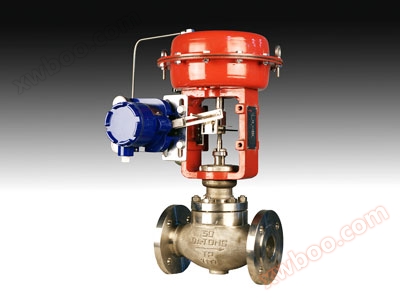

دریچه تنظیم کننده تک نفره فشار بالا XTPH از یک اجرای چند بهاری پنوماتیک و دریچه تک نفره فشار بالا تشکیل شده است. ویژگی های اصلی:
1. دریچه بدن جریان خطی است، از دست دادن مقاومت کم است؛ محدوده گسترده قابل تنظیم، ویژگی های جریان دقت بالا
2. در همان کالیبر دارای بیش از سه ضریب جریان ارزیابی شده است که برای کاربر راحت است.
3. هسته دریچه با هدایت بالا، منطقه هدایت بزرگ، مقاومت در برابر لرزش قوی است.
4. صندلی دریچه با موضوع ثابت، ساختار ساده، نشت کوچک صندلی دریچه،
ساختار اجرایی چند بهار پنوماتیک با قدرت خروجی بالا و ساختار جمع و جور محصول کل ماشین؛
به دلیل ویژگی های فوق، برای سیستم های کنترل فشار و دمای بالا مناسب است.
مدل، مشخصات
| نوع دریچه بالا | مدل | محدوده دمای استفاده (C °) | مشخصات قطر عمومی |
| استاندارد | XTP-16، 40 64.100بKXTP-150 # . 300#, 600#بK | -17-220 | DN20-DN200 |
| تمدید | XTP-16، 40 64.100بKE XTP- 150 # ، 300 # ، 600 #بKای | -45~- 17 ; 220-420 | |
| نوع گرما | XTP-16، 40 64.100بKGE XTP-150 شماره . 300# , 600#بKجی | 420-566 |
مدل، مشخصات

به عنوان مثال: XTPH-250KG-DN100، نشان می دهد که دریچه تنظیم کننده فشار بالا پنوماتیک XTPH، فشار نامی PN25 (MPa) ، روش عمل گاز، دریچه بالا دریچه گرما است، قطر نامی DN100 است.
پارامترهای فنی اصلی
| قطر عمومی DN (mm) | قطر صندلی دریچه dn(mm) | ضریب جریان K | مسیر امتیازی (mm) | ویژگی های جریان | روش عمل | محدوده دمای رسانه (درجه C) | شکل دریچه بالا | نسبت قابل تنظیم R | فرم اتصال | |
| PN16,25 (MPa) کلاس 90، 1500 |
PN42 (MPa) کلاس2500 |
|||||||||
| 25 | 8 | 0.80 | 0.5 | 16 | خط مستقیم؛ انتظار درصد |
هوای باز؛ نوع هوا؛ |
دریچه فولاد کربن: -29-420; دریچه فولاد ضد زنگ -45-566 |
نوع استاندارد؛ مدت تمدید؛ نوع حرارتی؛ |
50:1 |
فرانسوی: استاندارد JB79-94 HG20592؛ Hg20615؛ ANSI B16.5؛ یا بر اساس درخواست کاربر |
| 10 | 1.20 | 0.8 | ||||||||
| 12 | 2.0 | 1.20 | ||||||||
| 15 | 3.6 | 2.0 | ||||||||
| 20 | 6.0 | 3.6 | ||||||||
| 25 | 10 | 6.0 | ||||||||
| 40 | 25 | 10 | 6.0 | 25 | ||||||
| 32 | 16 | 10 | ||||||||
| 40 | 26 | 16 | ||||||||
| 50 | 32 | 16 | 10 | |||||||
| 40 | 26 | 16 | ||||||||
| 50 | 40 | 26 | ||||||||
| 80 | 50 | 40 | 26 | 40 | ||||||
| 65 | 60 | 40 | ||||||||
| 80 | 95 | 60 | ||||||||
| 100 | 65 | 60 | 40 | |||||||
| 80 | 95 | 60 | ||||||||
| 100 | 150 | 86 | ||||||||
