XGY-10Aدستگاه تست هیدرولیک لوله

پارامترهای فنی اصلی این دستگاه تست سری XGY-10A کاملاً مطابق با الزامات استاندارد GB / T6111 و GB / T15560 است و برای آزمایش انفجار لوله های پلاستیکی و لوله های هیدرواستاتیک برای انتقال مایعات مختلف مناسب است. محصولات دارای ظاهر زیبا، ساختار ساده، دقت بالا، ثبات خوب، عملیات راحت و ویژگی های دیگر، ابزار آزمایش ضروری برای بخش های آزمایش کیفیت موسسه و تولید کنندگان لوله است.

این دستگاه دارای دو روش کنترل است:

کنترل ابزار دیجیتال LED، نمایش فشار آزمایش و زمان.

2، بر اساس کنترل ابزار مجهز به PC (کامپیوتر) ، با استفاده از پورت سریال به ابزار متصل می شود.

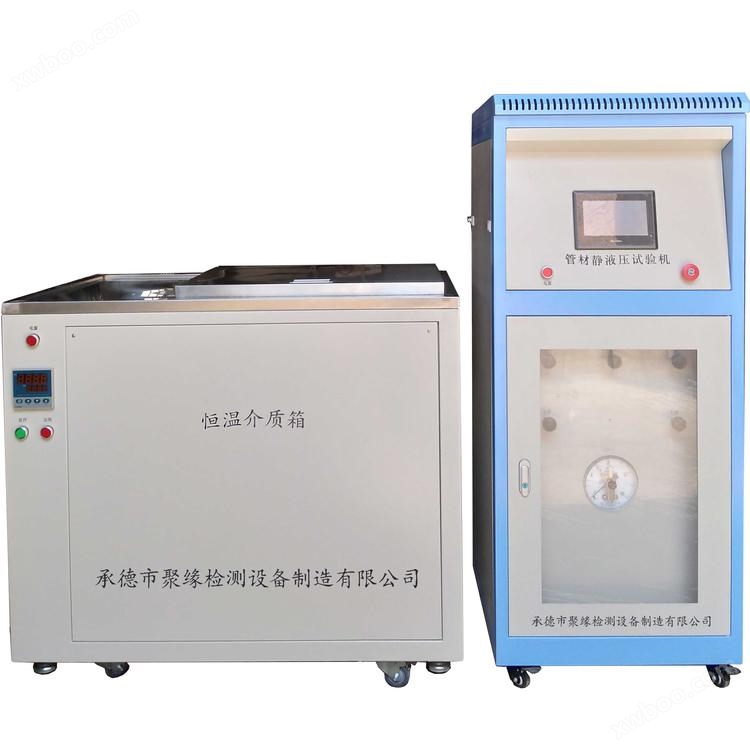

این دستگاه تست شامل سه بخش از سیستم کنترل فشار، جعبه رسانه ای دما ثابت و چسبندگی است. نسخه جدید نرم افزار تست هیدرولیک استاتیک را در اختیار PC قرار می دهد.

سیستم کنترل فشار عمدتا از سه بخش تشکیل شده است: منبع فشار، لوله های تحت فشار و کنترل الکتریکی. منبع فشار (یعنی پمپ با فشار) برای ارائه فشار کلی به سیستم فشار اصلی در شرایط آزمایشی استفاده می شود. لوله های تحت فشار شامل اجزای ذخیره کننده، فشار سنج، دریچه الکترومغناطیسی وارداتی، دریچه یک طرفه، فیلتر، دریچه سوزن دستی، اتصال لوله و غیره می باشند. بخش کنترل الکتریکی از ابزار های دیجیتال، سنسور فشار، دریچه های الکترومغناطیسی، رله، محافظ از بیش از حد گرما، سوئیچ های مختلف و غیره تشکیل شده است.

جعبه رسانه ای ثابت دما عمدتا از جعبه، پمپ چرخه، گرمایش کننده، کندنسر و سیستم کنترل دما تشکیل شده است. پس از روشن کردن سیستم، آب در مخزن با توجه به الزامات استفاده از آزمایش تنظیم می شود، دمای آب بالاتر از دمای تنظیم شده زمانی که یخچال شروع می شود، دمای آب پایین تر از دمای تنظیم شده است، شروع گرمایشگر باعث می شود آب داخل مخزن دمای مورد نیاز را حفظ کند.

3، دستگاه های نصب بر اساس استاندارد GB / T6111 به نوع A تقسیم می شوند. این مجموعه دارای ویژگی های ساختاری مناسب، سرعت سریع، مهر و موم و آسان جدا کردن است.

4، این دستگاه دارای پورت سریالی برای کامپیوتر، منحنی زمان فشار را نقاشی می کند، می تواند در زمان واقعی، کنترل فشار، چاپ، گزارش خروجی، می تواند به جای نظارت دستی، زمانی که کامپیوتر کار را متوقف می کند، ابزار هنوز هم می تواند به کار ادامه دهد. اما کامپیوتر به طور مستقیم دریچه الکترومغناطیسی را کنترل نمی کند، باید توسط ابزار کنترل شود و ابزار در زمان آزمایش نمی تواند کار را متوقف کند. در طول آزمایش، شما همچنین می توانید کامپیوتر خود را در هر زمان برای انجام سایر کسب و کار خاموش کنید و میزبان به درستی کار کند. هنگامی که میزبان به کامپیوتر متصل می شود، میزبان به طور خودکار داده ها را به کامپیوتر ارسال می کند و هیچ تاثیری بر آزمایش ندارد.

این دستگاه همچنین دارای عملکرد، توقف، هشدار زودهنگام نشت، تشخیص شکستن و غیره است تا عملگر در طول آزمایش می تواند از محل آزمایش خارج شود. هنگامی که نمونه نشت و شکستن می تواند به طور خودکار هشدار دهد و آزمایش مسیر را به طور خودکار خاموش کند، سایر آزمایش های مسیر می توانند به طور طبیعی تا زمانی که آزمایش تکمیل شود ادامه دهند. نسبت قیمت عملکرد عالی در مدل های مشابه، محصول ایده آل جایگزین واردات است.

نسخه جدید نرم افزار هیدرولیک استاتیک سری XGY-10A برای شرکت جدید توسعه یافته است. استفاده از رابط کامل چینی بصری و روشن است، در طول آزمایش می تواند منحنی زمان و فشار آزمایش را در زمان واقعی نظارت کند، دارای ویژگی های چاپ خروجی، ذخیره سازی داده های آزمایش و منحنی و گزارش است.

پارامترهای فنی

1محدوده فشار: 0-10Pa (تنظیم اختیاری)

2دقت فشار: 0.01MPa

دقت کنترل: محدودیت بالا +2، محدودیت پایین -1

محدوده کنترل دما: 15-95 درجه سانتیگراد (با قابلیت گرمایش و خنک کردن)

دقت نمایش دما: 0.1 ℃

محدوده زمان نمایش: 0 دقیقه 9999.59 ساعت

دقت زمان نمایش: 1 ثانیه

قطر نمونه: Ф630mm

منبع برق سیستم کنترل فشار: AC220V، 1.5kw

منبع برق سیستم کنترل دما: AC380V، 20kw

تنظیم اجزای کلیدی

1) بخش فشار

پمپ فشار: پمپ تایوان

دریچه یک طرفه: دریچه یک طرفه فولاد ضد زنگ داخلی

3، مخزن: جاده اصلی: نینگبو فونگ شیمیایی فولاد ضد زنگ مخزن ساختار کیسه هوایی

شعبه: Ningbo Feng شیمیایی فولاد ضد زنگ ساختار کیسه های هوایی

دریچه های الکترومغناطیسی: استفاده از محصولات اصلی واردات آلمان

فیلتر: تولید داخلی

دریچه سوزن دستی: پکن Bearchuan و دریچه سوزن دستی فولاد ضد زنگ داخلی

7، اتصال لوله: استفاده از لوله های مسی Φ6 داخلی

2) نمایش فشار

1، ابزار کنترل دما: انتخاب میز کنترل چند منظوره نینگبو جنوب شرقی یا شیامن یو برق

2، میز کنترل فشار شاخه ای: انتخاب میز کنترل چند منظوره مخصوص پکن Kunlun Tianchen

حسگر فشار: حسگر فشار واردات

4، کامپیوتر: دستگاه برند یا با توجه به نیازهای کاربر تنظیم (کاربر خود)

5، بخش الکتریکی: انتخاب Zhentai، Delixi، مردم الکتریکی

3) جعبه حرارتی:

Aمدل XGW-A (دمای اتاق 95)

1اندازه داخلی: با توجه به نیازهای کاربر（قیمت متفاوت)

2- محدوده کاربرد:Φ630 میلیمتر لوله

3، جعبه داخلی رسانه ثابت دما: جعبه فولاد ضد زنگ

پمپ چرخه دار: انتخاب پمپ چرخه دار مقاوم در برابر گرما تولید شده توسط شرکت های پمپ

5، گرمایش کننده: انتخاب لوله های گرمایش فولاد ضد زنگ

کنترل دما: نینگبو جنوب شرقی یا شیامن یو برق کنترل چند منظوره

7، مواد عایق: مواد مانند سیلیکات آلومینیوم

8، مواد محافظتی خارج از مخزن آب گرم: پلاستیک پلاستیک سرد

Bمدل XGW-B (1595)

1اندازه داخلی: با توجه به نیازهای کاربر（قیمت متفاوت)

2- محدوده کاربرد:لوله Φ630mm

3، جعبه داخلی رسانه ثابت دما: جعبه فولاد ضد زنگ

پمپ چرخه: انتخاب پمپ چرخه مقاوم در برابر گرما تولید شده توسط شرکت پمپ جنوبی

5، گرمایش کننده: انتخاب لوله های گرمایش فولاد ضد زنگ

کنترل خنک کننده: استفاده از سیستم خنک کننده شانگهای

کنترل دما: جدول کنترل چند منظوره تولید جنوب شرقی نینگبو

8، مواد عایق: مواد مانند سیلیکات آلومینیوم

9، مواد محافظتی خارج از مخزن آب گرمایش: پلاستیک پلاستیک سرد

10، بخش الکتریکی: انتخاب از Zhongtai، Delixi یا مردم الکتریکی
