دستگاه هشدار نظارت محیط زیست SF6وینفوس-S1P)

دستگاه هشدار نظارت محیط زیست SF6نام دیگرسیستم آلارم نظارت نشت SF6، دستگاه آلارم نظارت نشت آنلاین گاز SF6، سیستم آلارم نظارت کمی گاز SF6، مانیتور غلظت SF6، دستگاه نظارت نشت گاز SF6، دستگاه آلارم تشخیص آنلاین SF6، دستگاه آلارم نظارت کمی SF6، سیستم نظارت آنلاین غلظت SF6 و غیره.

خلاصه

دستگاه هشدار نظارت محیط زیست SF6(وینفوس-S1P)بر اساسDL408-1991 روش کار ایمنی الکتریکی (بخش الکتریکی نیروگاه ها و نیروگاه های فرعی) ، فصل 8، الزامات DLT 639-1997 مقررات حفاظت از ایمنی کارکنان برای عملیات، آزمایش و تعمیر تجهیزات الکتریکی هکسافلورید گوگرد و JBT 10893-2008 سیستم نظارت محیط زیست هکسافلورید گوگرد اتاق توزیع الکتریکی ترکیبی ولتاژ بالادر مقررات کار ایمنی برق (بخش نیروگاه ها و زیر نیروگاه ها) به ویژه مشخص شده است که:اتاق توزیع الکتریک تجهیزات SF6 باید غلظت گاز SF6 را کمتر از 1000 ppm تضمین کند، علاوه بر نصب دستگاه تهویه قوی، اکسیژن سنج و آلارم نظارت بر غلظت گاز SF6 نیز باید نصب شود.

این سیستم به طور خاص برای سیستم های برق طراحی شده است.اتاق سوئیچ تجهیزات الکتریکی ترکیبی GIS با ولتاژ بالا 10KV، 35KV، 110KV، 220KV، 500KV و اتاق سوئیچ کابینت شبکه حلقه SVG و محل کاربردی با گاز SF6. این سیستم دارای سیستم آلارم نظارت جامع برای نظارت آنلاین در زمان واقعی بر غلظت گاز SF6 و محتوای اکسیژن و دما و رطوبت در محیط است و دارای قابلیت کنترل اتصال بادنده و داده های نظارت است که به پلتفرم کلی مرکز نظارت آپلود می شود. برای اطمینان از ایمنی شخصی کارکنان بازرسی محلی و اطمینان از عملکرد ایمن تجهیزات الکتریکی SF6.

کل سیستم توسط صفحه نمایش LCD لمسی نظارت میزبان،ماژول واحد نظارت بر گاز و اکسیژن SF6، ماژول واحد نظارت بر دما و رطوبت، سنسور صوتی مادون قرمز بدن انسان و دستگاه هشدار صوتی و نوری و کنترلر اتصال بادنده و غیره، سیستم می تواند به طور خودکار انواع داده های هشدار و داده های نظارت آنلاین در زمان واقعی را ضبط کند و رابط با دستگاه های ارتباطات از راه دور را فراهم کند، برای دستیابی به کنترل از راه دور، از راه دور اندازی، ارتباطات از راه دور، با توجه به روش تنظیم شده، کنترل بادنده، تهویه مطبوع، کنترل دستگاه و غیره؛ همچنین می توانید تمام داده های نظارت را به سرور کل پلتفرم نظارت آپلود کنید.

اصل تشخیص نشت SF6: نظارت بر نشت گاز SF6 از تکنولوژی تشخیص جذب طیف مادون قرمز پراکنده غیر اسپکتوری (NDIR) استفاده می کند که در مقایسه با سایر تکنولوژی های تشخیص استفاده می شود، دقت تشخیص آن بالا است، پایدار و قابل اعتماد است، محدوده نظارت گسترده ای دارد و تحت شرایط دما و رطوبت محیط محیط محدود نیست.

ویژگی های اصلی

لیتر نظارت آنلاین غلظت SF6 و محتوای اکسیژن در محیط اتاق سوئیچ در 24 ساعت در 365 روز، میزبان نظارت به طور پویا مقدار محتوای غلظت SF6 و مقدار محتوای اکسیژن و درجه حرارت و رطوبت در هر واحد نظارت در محیط را نشان می دهد.

لیتر نظارت آنلاین در زمان واقعی در محیط اتاق سوئیچ 365 روز و 24 ساعت، نظارت بر میزبان به طور پویا مقادیر حالت فعلی دما و رطوبت در محیط را نشان می دهد.

لیتر خروجی هشدار: هنگامی کههنگامی که میزان گاز یا اکسیژن SF6 به غلظت هشدار برسد، دستگاه هشدار صدا و نور بر اساس محدودیت هشدار تنظیم شده توسط سیستم، هشدار صدا و نور را ارسال می کند و از طریق مقررات نرم افزار یا تماس خشک به مرکز نظارت از راه دور اطلاع می دهد، در حالی که بادنده را به طور خودکار بر اساس روش تنظیم شده شروع می کند.

لیتر محدودیت های هر دروازه هشدار سیستم می تواند بر اساس نیاز در میزبان نظارت کریستال مایع لمسی تنظیم شود و می تواند داده های نظارت خود را به کامپیوتر نظارت پس زمینه برای نمایش یا تنظیم پارامترهای مختلف در کامپیوتر نظارت پس زمینه آپلود کند.

لیتر حسگر مادون قرمز و هشدار صوتی و راهنمایی: اگر کارکنان به اتاق سوئیچ نزدیک شوند، حسگر مادون قرمز بدن انسان در صفحه کنترل عملیاتی فعال می شود، صفحه کنترل عملیاتی راهنمایی صوتی را شروع می کند تا به کارکنان در حال حاضر در داخل اتاق اشاره کند.نشت بیش از حد SF6 و غلظت اکسیژن

لیتر کنترل فند: فند دارای سه روش زمان بندی، آغاز هشدار و آغاز اجباری است. در سیستم وجود دارد.قابلیت شروع زمان بندی 8 دوره زمانی، می تواند با توجه به نیازهای کاربر تنظیم 0 تا 8 زمان بندی شروع، زمان خاص هر شروع می تواند خود تنظیم شود. هنگامی که غلظت SF6 یا اکسیژن به غلظت هشدار برسد، سیستم به طور خودکار بادنده را برای تهویه شروع می کند. نمایشگر لمسی رابط میزبان دارای آیکون سوئیچ خودکار و دستی بادنده است که می تواند برای سوئیچ فعال کردن اجباری بادنده و عملکرد خودکار بادنده استفاده شود. هنگامی که غلظت SF6 بیش از 1000 ppm یا کمبود اکسیژن کمتر از 19.6٪ تشخیص داده می شود، زمان شروع / خاموش تهویه می تواند انعطاف پذیر تنظیم شود تا نیازهای مختلف تخلیه را برآورده کند.

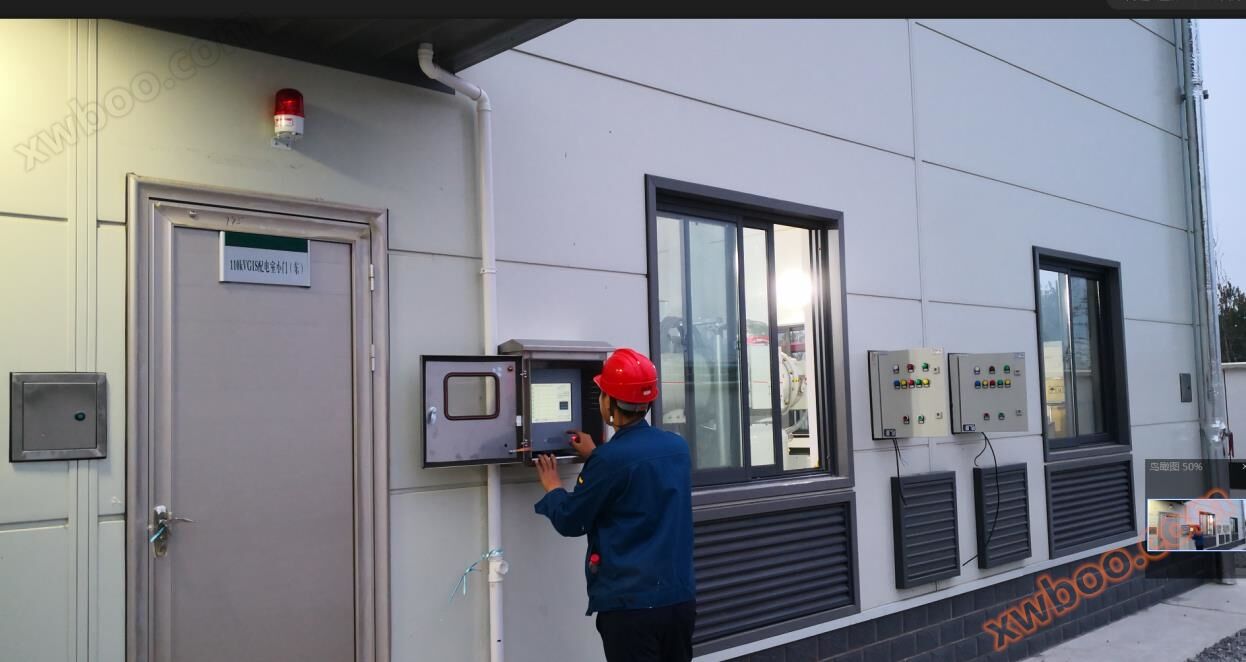

کاربردهای محصول

ویژگی های محصول

لیتر فناوری اتوبوس RS485 (MODBUS): مقاومت در برابر تداخل قوی، جلوگیری از فلج شبکه و اختلالات داده، روش شبکه سازی انعطاف پذیر، سیم کشی ساحه ای راحت تر و ساده تر است.

لیتر نظارت آنلاین 24 ساعته: قابلیت نظارت و کنترل آنلاین 24 ساعته تضمین ایمنی کار نگهداری می کند.

لیتر روش های ارتباطی چند اصلی: در صورت خرابی واحد های نظارتی فردی، بر سایر دستگاه ها و عملکرد صحیح کل سیستم تاثیر نمی گذارد.

لیتر نمایش کریستال چینی:10.4 اینچNECلمسکریستال مایعرنگصفحه نمایشنمایشگر با وضوح بالا و رابط مرور راحت است.

لیتر ذخیره سازی بلند مدت داده ها: ذخیره سازی داده های نظارت بر تاریخچه بزرگ است، کاربر حتی پس از خاموش شدن سیستم حذف نمی کند۱۰ سال داده‌ها از دست ندیده‌اند.

لیتر انعطاف پذیری گسترش: پس از افزایش واحد سوئیچ کاربر، می توانید مانیتور را به راحتی گسترش دهید و هزینه گسترش را صرفه جویی کنید.

لیتر محافظ صفحه نمایش: قابلیت محافظت خودکار صفحه نمایش، صرفه جویی در انرژی سازگار با محیط زیست، عمر میزبان را به طور قابل توجهی بهبود می بخشد.

لیتر درایور نرم افزار بالا: پشتیبانی از نرم افزار کامپیوتر بالا برای اجرای واردات، مدیریت، تجزیه و تحلیل و چاپ داده های نظارت؛ پشتیبان گیری خودکار برای مدیریت بیشتر و تجزیه و تحلیل روند در آینده.

لیتر پرس و جو داده های تاریخی: داده های نظارت تاریخی برای هر دوره زمانی می تواند به طور جداگانه در منوی میزبان یا کامپیوتر اتاق کنترل پرس و جو و مدیریت شود.

لیتر سیستم هشدار تشخیص گاز SF6 یک سیستم نظارت آنلاین جامع است که در برابر طراحی کل ایستگاه سوئیچ SF6 طراحی شده است و می تواند با قابلیت دسترسی به نظارت آنلاین تراکم گاز SF6 سازگار باشد.

لیتر کاربردهای ویژه محیط زیست: سازگار با کاربردهای در سطوح بلند و محیط های سرد.

پارامترهای فنی

دستگاه هشدار نظارت محیط زیست SF6وینفوس-S1Pنظارت کمی بر نشت گاز SF6، استفاده از سنسور جذب طیف مادون قرمز غیر اسپکتری (NDIR) ، دقت آن می تواند به 25 ppm برسد، پارامترهای فنی دقیق سیستم به شرح زیر است:

پیکربندی سیستم

تضمین خدمات

لیتر ارائه راهنمایی نصب، راه اندازی و آموزش در محل برای اجرای عملیات نمایشی در محل.

لیتر دستورالعمل های مفصل و راهنمایی کاربر به زبان چینی ارائه می شود.

لیتر یک سال گارانتی رایگان، پشتیبانی و نگهداری از لوازم جانبی طول عمر.

لیتر خط تماسپاسخ به سوالات کاربران 365 روز
